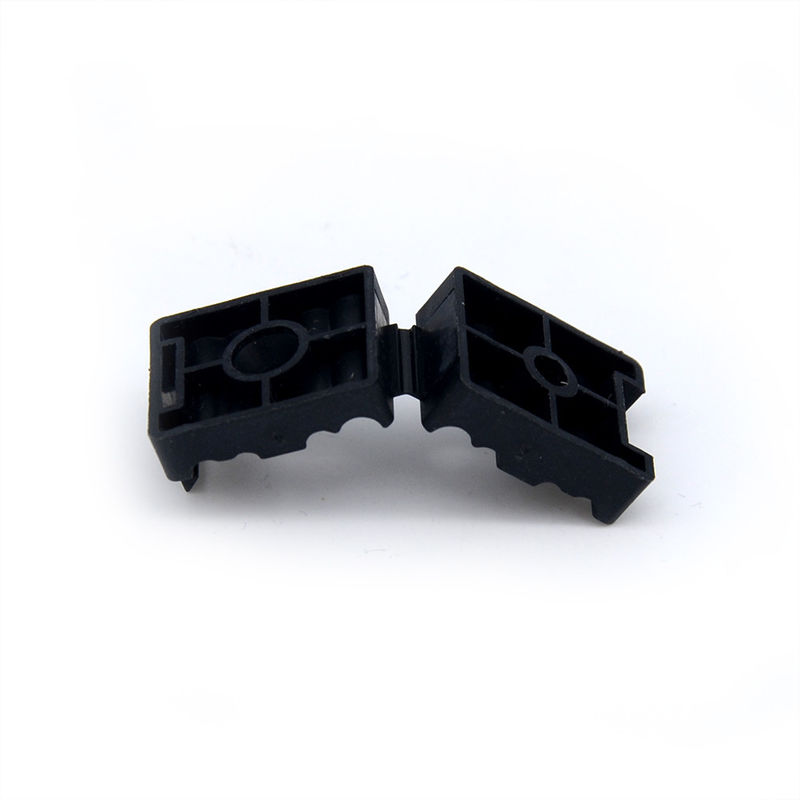

टिकाऊ फाइबर ऑप्टिक सहायक उपकरण फाइबर ऑप्टिक ड्रॉप केबल क्लिप क्रॉस स्क्रू YH1050 के साथ

त्वरित विस्तार से:

1. शरीर एबीएस, लौ retardant से बना है।

2. सतह से जुड़े फाइबर ऑप्टिक केबल्स के प्रबंधन के लिए

3. केबल को सुरक्षित करने में सक्षम जबड़े की संरचना को लॉक करने के साथ

4. केबलिंग के लिए प्रभावी और समय की बचत।

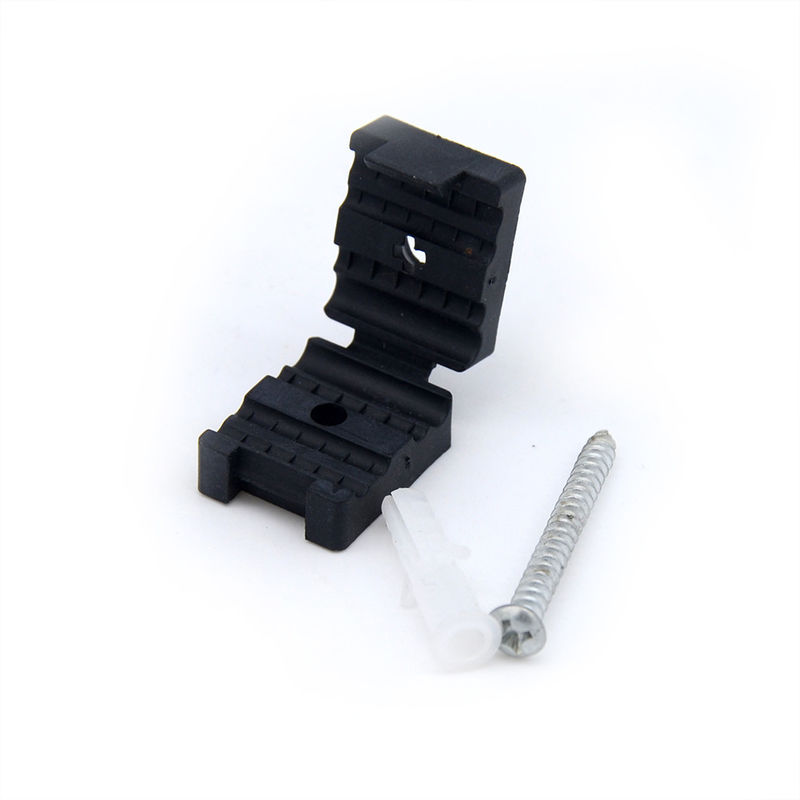

5. + क्रॉस स्क्रू 1 टुकड़ा

6. आकार: 25 * 20 * 14 मिमी

7. आईएसओ 9 001: 2008 प्रमाणित

विवरण:

फाइबर ऑप्टिक केबल क्लिप मुख्य रूप से सतह से जुड़े फाइबर ऑप्टिक केबल्स को प्रबंधित करने के लिए है, जिसमें लॉकिंग जबड़े संरचना है जो वर्तमान आविष्कार के अनुसार सतह पर चढ़ने के लिए केबल को सुरक्षित करने में सक्षम है। ऊपरी और निचले जबड़े के भाग और प्रत्येक परिभाषित करता है फास्टनर एपर्चर प्राप्त करने के लिए, एक बढ़ती सतह पर क्लिप (और केबल) को सुरक्षित करने के लिए एक मैकेनिक एल फास्टनर स्क्रू होता है।

केबल को घुमाने वाली सतह पर केबल घुमाने से पहले केबल पर क्लिप को लॉक करने की क्षमता केबल स्थापित करने के लिए आवश्यक समय को कम कर देती है।

शरीर एबीएस, लौ retardant से बना है।

हवाई समर्थन के साथ ड्रॉप केबलिंग

1 यह सुनिश्चित करने के लिए कि ड्रॉप केबल बिछाने का मार्ग, और मार्ग पुनर्जागरण स्थापित है कि क्या स्थापित ड्रॉप केबल समर्थन उपलब्ध है, प्रत्येक समर्थन के लिए 8 ड्रॉप केबल्स तय किए जा सकते हैं। दीवार या ध्रुव पर ड्रॉपवायर को ठीक करने के लिए लोगों को स्पर्श करना मुश्किल है। इनडोर केबल क्लिप के लिए आप वाईएच -1062 चुन सकते हैं, और आउटडोर के लिए आप स्क्रू प्रकार केबल क्लिप आउटडोर वाईएच -1050 चुन सकते हैं।

2 सिद्धांत के अनुसार कि डिवाइस दृढ़ है, अंतराल भी है और रखरखाव सुविधाजनक है, समर्थन और स्थापना स्थिति का चयन किया जाता है।

3 तंग स्टील हुप का उपयोग करके और ध्रुव पर तय हुक YH-1048 खींचें ; बाहरी दीवार पर सी प्रकार हुक YH-1046 को ठीक करने के लिए विस्तार स्क्रू और स्क्रू की मदद से, लकड़ी की दीवार के लिए केबलिंग के लिए पी क्लैंप वाईएच -1073 चुनने के लिए।

4 बाहरी केबल को अलग करने के लिए, केबल क्लैंप वाईएच -1049 पर स्टील के तार को लपेटने के लिए, और फिर समर्थन पर लटका दिया गया है। ड्रॉप तार लगाने की लंबाई 100 मीटर से अधिक होने पर बिछाने शुरू करने के लिए मध्य स्थिति चुनने के लिए।

एफटीटीएच इंस्टॉलेशन एक्सेसरीज़ सेट निष्कर्ष निकाला है: जंक्शन बॉक्स, फाइबर वॉल सॉकेट (सिंगल फैमिली यूनिट रोसेट, एसएफयू रोसेट नाम भी), ड्रॉ हुक, केबल क्लैंप, केबल वॉल बुशिंग, केबल ग्रंथियां, केबल क्लिप, पूंछ नलिका, केबल तारों की नली, नाखून क्लिप ।

केबल बुशिंग मूल रूप से शीट रॉक पर इनडोर उपयोग के लिए डिज़ाइन की गई थी। कॉक्स केबल, फाइबर ऑप्टिक केबल और सभी केबल एंट्री के लिए एक साफ उपस्थिति प्रदान करने के लिए केबल बुशिंग दीवारों में डाली गई प्लास्टिक ग्रोमेट्स हैं। केबल बुशिंग पारंपरिक दीवार प्लेटों को स्थापित करने के लिए एक कम लागत और तेज़ विकल्प हैं। वे अनुप्रयोगों में केबल को तेज किनारों से सुरक्षित करते हैं। हम विभिन्न आकार और आकार केबल दीवार बुशिंग, दीवार ट्यूब, कोने के अंदर फाइबर, कोने के बाहर फाइबर, फ्लैट कोहनी, रेसवे नलिका फिटिंग, रेसवे मोल्डिंग, मोड़ त्रिज्या, पूंछ नलिका, केबल क्लैंप, तारों की नली प्रदान करते हैं। सभी फाइबर ऑप्टिक केबलिंग के लिए उपयोग किया जाता है और अन्य तार केबलिंग परियोजनाओं।

फाइबर ऑप्टिक बाहरी स्लैक स्टोरेज डब्ल्यू / ओ छेद छुपा और संगठित। एकल स्टोरेज बॉक्स का उपयोग एकल स्टेबर केबल का उपयोग कर बाहरी स्लैक स्टोरेज अनुप्रयोगों के लिए किया जाता है। दो स्टैकेबल स्टोरेज स्पूल हैं जो एकाधिक एकल फाइबर केबल बूंदों के भंडारण की अनुमति देते हैं। इन दोनों स्पूल हटाने योग्य हैं। एक उदाहरण में जहां केवल एक स्पूल पर्याप्त होता है, स्पूल को या तो निचले स्तर पर सुरक्षित किया जा सकता है या ऊपरी स्तर पर स्पूल के रूप में बॉक्स के अंदर की ओर से risers पर ऊंचाई पर चढ़ाया जा सकता है। यह स्पूल के तहत अतिरिक्त भंडारण की अनुमति देता है।

स्वयं चिपकने वाला एकल फाइबर मोल्डिंग के लिए कोने के अंदर फाइबर अंदरूनी कॉर्नर।

फाइबर फ्लैट कोहनी, स्वयं चिपकने वाला एकल फाइबर मोल्डिंग के लिए फ्लैट कोहनी।

फाइबर के बाहर फाइबर, स्वयं चिपकने वाला एकल फाइबर मोल्डिंग के लिए बाहरी कोनों।

स्वयं चिपकने वाला एकल फाइबर मोल्डिंग

केबल ड्राइंग हुक धातु से बने होते हैं, हार्डवेयर को लटकते हैं, हार्ड सामग्री, स्प्लिंट प्रकार और सी प्रकार के विकल्प के साथ। कंडिशन बॉक्स, पाइप संयुक्त बॉक्स सिंगल गैंग या डबल गैंग पीसी सामग्री, अग्निरोधी से बने होते हैं।

अनुप्रयोगों:

दूरसंचार उपभोक्ता पाश

घर के लिए फाइबर (एफटीटीएच)

लैन / वैन

CATV

दीवार पर फाइबर प्रबलित प्लास्टिक (एफआरपी) के साथ आउटडोर स्व-सहायक ड्रॉप वायर केबल को ठीक करने के लिए , हम केबल क्लिप वाईएच -1050 प्रकार का उपयोग कर पेंच फिक्सिंग के साथ दृढ़ता से उपयोग कर सकते हैं। केबल को दीवार पर क्षैतिज और ऊर्ध्वाधर रूप से सीधे रखने के लिए, प्रत्येक दो स्क्रू केबल क्लिप 60 सेमी के साथ सबसे अच्छी दूरी, और ड्रॉप तारों की रक्षा के लिए 15 सेमी से अधिक रखने वाले त्रिज्या को झुकाएं। स्क्रू केबल क्लिप वाईएच -1050 यूवी प्रतिरोधी सामग्री से बना है , आउटडोर आवेदन के लिए उपयुक्त। केबल क्लिप के लिए आकार 25 * 20 * 14 मिमी है। अधिक जानकारी के लिए, सीधे हमारे साथ जांच करने के लिए आपका स्वागत है।
