उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आईडीसी: | 110 क्रोन आईडीसी क्षैतिज | श्रेणी: | सीएटी 5 ई या सीएटी 6 |
|---|---|---|---|
| रंग: | ब्लैक | क्षमता: | 24 पोर्ट |
| मानक: | एएनएसआई / TIA-568 | संरचना: | प्रत्येक 8 बंदरगाह आधारित मॉड्यूल प्रतिस्थापन योग्य है |
त्वरित विस्तार से:

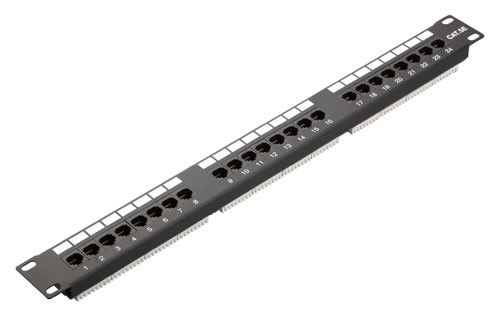

1. श्रेणी 5e पैच पैनल, 24ports
2. 1 9 इंच, 1 यू
3. आईडीसी विकल्प: क्रोन आईडीसी, 110 आईडीसी, ड्यूल आईडीसी
4. आईडीसी अनुबंध सामग्री: निकल पर टिन चढ़ाना के साथ फॉस्फर कांस्य
5. सोना चढ़ाना की मोटाई: 3u ", 6 यू", 15u ", 30 यू", 50 यू "
6. पोर्ट नंबर। प्रिंटिंग के साथ, आसानी से स्थानांतरित नहीं किया गया है। ऑपरेशन गाइड के लिए वायरिंग स्टिकर, उपयोगकर्ताओं के नोट के लिए आरजे 45 पोर्ट के शीर्ष पर लेबल के साथ।
7. एएनएसआई / टीआईए / ईआईए 568 बी 2, यूएल सूचीबद्ध, सीई प्रमाणित की आवश्यकता को पूरा या पार करें।
विवरण:
सामग्री:
पैनल: स्थैतिक प्लास्टिक छिड़काव के साथ कूल रोलिंग स्टील
पदनाम-पट्टी धारक: एबीएस (UL94V-0)
जैक: पीबीटी (UL94V-0)
आईडीसी: पीसी (यूएल 94 वी -0)
मॉड्यूल कनेक्टर: सोना चढ़ाना के साथ फॉस्फर कांस्य
आईडीसी कनेक्टर पिन: सिल्वर चढ़ाना के साथ फॉस्फर कांस्य
आईडीसी कनेक्टर: 22 से 26 एडब्ल्यूजी का इन्सुलेशन टुकड़ा
सिस्टम प्रबंधन के लिए प्रत्येक बंदरगाह के लिए मुद्रित पोर्ट पहचान
110 पंचिंग भी या क्रोन पंच उपकरण द्वारा दोहरी आईडीसी
आईडीसी टर्मिनल के प्रोजेक्टिंग पोर्टेशन को तारों से पहले स्थिति में तार रखता है। 110 या क्रोन सम्मिलन उपकरण द्वारा दोहरी आईडीसी। ( वाईएच -64172055-01 )
इस समारोह के लिए Cat.5e और Cat6 वर्ण availabe है।
प्रदर्शन 250 मेगाहट्र्ज और उससे अधिक की आवश्यकता के लिए आप हमारे पैच पैनल को आजमा सकते हैं। बेहतर नेटवर्क संचार समाधान के लिए, आप हमारे उत्पादों को पैच पैनल, कीस्टोन जैक, सतह माउंट बक्से, पैच कॉर्ड के साथ आज़मा सकते हैं।
हम चीन में पेशेवर पैच पैनल निर्माता हैं। हमारे पैच पैनल में वॉयस टाइप 25पोर्ट और 50पोर्ट, डाटा टाइप (cat.5e, cat.6, cat.6a) 6पोर्ट 12पोर्ट 24पोर्ट 48पोर्ट और विकल्प पर 72पोर्ट शामिल हैं। हम प्रत्येक उत्पाद के पात्रों को सुनिश्चित करने के लिए अच्छे पीसीडी बोर्ड और आईडीसी कनेक्टर (क्रोन आईडीसी, 110 आईडीसी, विकल्प के लिए दोहरी आईडीसी) का उपयोग करते हैं। विशेष रूप से 24port Cat5e.UTP पैच पैनल के लिए, हम न केवल फ्लैट कॉन्फ़िगरेशन में सामान्य के रूप में प्रदान करते हैं बल्कि एन्जिल पैच पैनल कॉन्फ़िगरेशन भी प्रदान करते हैं।
पैच पैनल को टी 568 ए और टी 568 बी, रंग कोडित टीआईए / ईआईए 568 ए और 568 बी वायरिंग दोनों के लिए सार्वभौमिक तारों की पेशकश की जाती है। आसान स्थापना 22,24 26 एडब्ल्यूजी (0.64, 0.5 और 0.4) ठोस तारों को स्वीकार करती है। एएनएसआई / टीआईए / ईआईए 568 बी 2। हम आपको हमारे उत्पादों को भेजने से पहले फ्लूक परीक्षण करेंगे।
प्रत्येक पैच पैनल को पहले प्लास्टिक के थैले और फिर एक फर्म आंतरिक बॉक्स के साथ पैक किया जाएगा। रंगीन आंतरिक बॉक्स OEM उपलब्ध है। आम तौर पर हम अधिकांश ग्राहकों के लिए एक प्राकृतिक ब्राउन बॉक्स का उपयोग करते हैं। पैच पैनल हम दुनिया भर में 10000 से ऊपर की वार्षिक राशि बेचते हैं ।
अनुप्रयोगों:
नेटवर्क संचार, लैन केबलिंग नेटवर्क, कंप्यूटर सेंटर
निर्दिष्टीकरण :
| यूहुई वॉयस और डाटा पैच पैनल | |
| आईडीसी | संपर्क कंडक्टर की सतह में चढ़ाया चांदी |
| इन्सुलेशन प्रतिरोध | 1000 मोहम्मद न्यूनतम |
| कॉपर कंडक्टर | 0.4-0.7 मिमी (22-26 एडब्ल्यूजी ठोस तार) |
| संपर्क प्रतिरोध | अधिकतम 7 मोम |
| ढांकता हुआ तीव्रता | 60s में एसी 1000 वर्म्स 50 हर्ट्ज या 60 हर्ट्ज |
| भंडारण तापमान | -40 से 70 डिग्री सेल्सियस |
| परिचालन तापमान | -10 से 60 डिग्री सेल्सियस |
| सापेक्षिक आर्द्रता | 95%, गैर शर्त |
| माउंट करने के लिए डिजाइन | कोई मानक 19 "रैक या कैबिनेट (और 10 इंच प्रकार) |
| अंतरिक्ष की बचत | उच्च घनत्व 1 यू (24 बंदरगाह, 48पोर्ट, 25port, 50port उपलब्ध)। |
