उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | सोना चढ़ाना के साथ फॉस्फर कांस्य | विनिर्देश: | विनिर्देश |
|---|---|---|---|
| तारों: | T568A या T568B | कनेक्शन: | संगीन युग्मन प्लग |
| कनेक्टिविटी: | क्षैतिज केबल बिछाने के लिए प्लग और आईडीसी के लिए RJ45 | आवास की: | ABS और पीसी UL94V-0 |
त्वरित विस्तार से:
1. Cat5e unshielded आरजे 45 कीस्टोन जैक, सोना चढ़ाना 50 यू '। 3U' '50U' के लिए सोना चढ़ाना उपलब्ध है। मानक Cat.6 और Cat.6A विकल्प, संरक्षित और असीमित कीस्टोन जैक प्रकारों पर।
2. 110 आईडीसी, दोहरी आईडीसी, क्रोन आईडीसी समाप्ति
3. टीआईए / ईआईए 568 ए और 568 बी तारों के विकल्प
4. मॉड्यूल सामग्री - पॉली कार्बोनेट समर्थन, एबीएस जैक (UL94V-0)
5. वायर गेज 22-24 एडब्ल्यूजी, आसान ऑपरेशन
6. उद्योग मानक मॉड्यूलर 'कीस्टोन' आयाम, चेहरे की प्लेट के लिए उपयुक्त, सतह माउंट बॉक्स, खाली पैच पैनल।
विवरण:

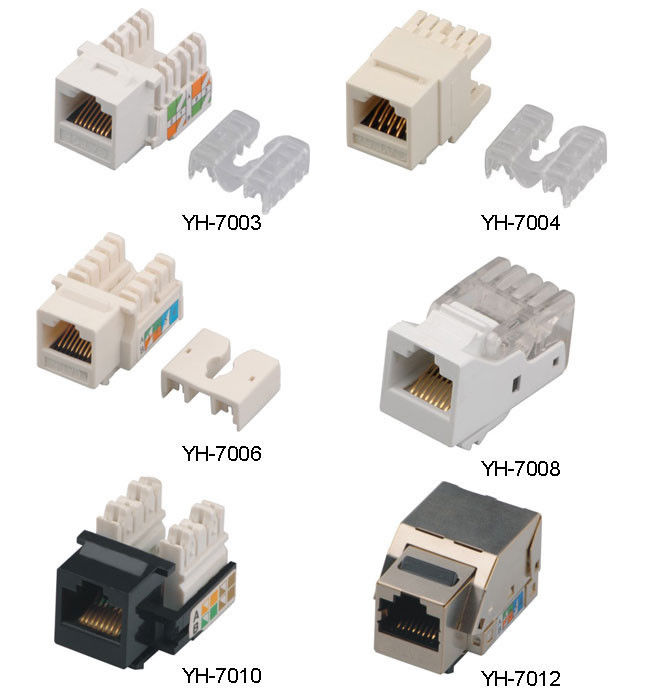

कीस्टोन जैक वाईएच -7004 सभी आवश्यकता वर्ग 5e / 6 प्रदर्शन मानकों को पूरा करता है सभी एएनएसआई / टीआईए / ईआईए 568 बी से अधिक है।
आईडीसी: कॉपर कंडक्टर 0.4 ~ 0.7 मिमी, अधिकतम। कनेक्शन> 200 बार
सॉकेट: अधिकतम। प्रतिस्थापन> 700 बार
संपर्क प्रतिरोध (शरीर प्रतिरोध को छोड़कर) ≤5mΩ (सामान्य हवा की स्थिति के तहत)
इन्सुलेशन प्रतिरोध: ≥1000MΩ (सामान्य हवा की स्थिति के तहत)
डाइलेक्ट्रिक तीव्रता: डीसी 1200 वी, कोई स्पार्क नहीं और 1 मिनट में चाप उड़ना।
प्लास्टिक बैग के साथ पहले प्रत्येक पैक किया जाता है, फिर सहायक उपकरण के साथ एक आंतरिक बॉक्स में पैक किया जाता है। पैक किए गए उत्पाद को तापमान के साथ 2 साल के लिए बचाया जा सकता है: -10 ℃ ∽ + 40 ℃ सापेक्ष आर्द्रता: संक्षारक गैसों के बिना अधिकतम 80%।
इस कीस्टोन जैक के लिए crimping केबल पर गाइड:
कॉम्पैक्ट आकार के साथ, अभिन्न शटर, कीस्टोन माउंटिंग प्रारूप ए, आवाज और श्रेणी 5e और 6A के लिए हमारे कीस्टोन जैक एक स्मार्ट, विश्वसनीय स्थापना सुनिश्चित करते हैं। सभी तांबा कंडक्टर सोने के साथ चढ़ाया जाता है। आरजे 45 टूल-कम कीस्टोन जैक के 8 पिन आसानी से एक साधारण ऑपरेशन में समाप्त हो जाते हैं जिसके परिणामस्वरूप रिकॉर्ड समय में विश्वसनीय इंटरकनेक्शन होता है। तारों की गलती होने पर जैक को कई बार पुन: उपयोग किया जा सकता है।
और भी, हमारे कीस्टोन जैक के साथ मिलकर उपयोग करने के लिए सटीक उपयुक्त खाली पैच पैनल, फेस प्लेट और सतह माउंट बॉक्स हैं। इस मामले में, आप संपूर्ण लिंक को बेहतर वर्णों के साथ बना सकते हैं।
अनुप्रयोगों:
मॉड्यूल मुख्य रूप से तारों के उपकरण और टर्मिनल उपकरण या एडाप्टर कनवर्टर कनेक्शन के लिए, उसी क्षैतिज मंजिल तारों को जोड़ने और कार्य क्षेत्र के निर्माण के लिए उपयोग किया जाता है। तांबा मोड़ 4pair केबल और तांबा coacial जम्पर के साथ मेल खाने वाले उत्पाद।
वाईएच फेसप्लेट के साथ संगत
वाईएच सतह माउंट बक्से के साथ संगत
पैच पैनलों में वाईएच स्नैप-इन के साथ संगत
विशेष विवरण :
| विद्युतीय | संपर्क प्रतिरोध: 110 मोहस MAX। |
| इन्सुलेशन प्रतिरोध: 1 000 megohms MIN 500 वीडीसी | |
| डाइलेक्ट्रिक ताकत: 750 वीएसी आरएमएस 60 हर्ट्ज, 1 मिनट | |
| वातावरण | स्टोरेज: -40 ~ 85 डिग्री सेल्सियस |
| ऑपरेशन: 0 ~ 70 डिग्री सेल्सियस | |
| machanical | आवास सामग्री: पीबीटी-यूएल 90 वी -0 या एबीएस |
| केबलिंग के लिए 180 डिग्री और केबलिंग के लिए 90 डिग्री | |
| संपर्क सामग्री: पीसी-यूएल 90 वी -0 | |
| संपर्क: निकल चढ़ाना के साथ फॉस्फर कांस्य | |
| आरजे 45 जैक: आईएफई: 750 गुना मिन। | |
| आईडीसी लाइफ: 200 गुना मिन। | |
| तार: एडब्ल्यूजी 24-26 | |
| विकल्प पर Cat.3 Cat5e Cat.6 और cat.6A | |
| सम्मिलन संरचना की प्रतिधारण: 50 एन 60 ± 5 एस |
