उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

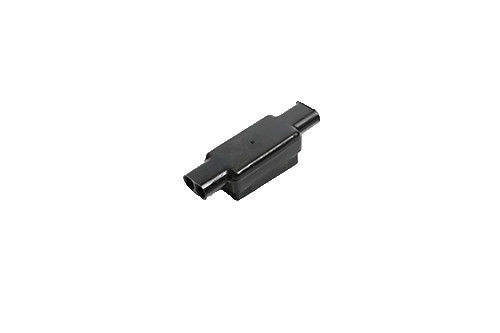

| नाम: | इनलाइन कनेक्टर यूडीडब्ल्यू 2 | फ़ीचर: | मुहरबंद नमी प्रतिरोधी |
|---|---|---|---|
| रंग: | ब्लैक | आवेदन: | एरियल ड्रॉपवायर कनेक्टर |
| ऐंठने वाला उपकरण: | ई-9 बीएम 8028 | वायर व्यास.: | 0.9-1.3mm |
त्वरित विस्तार से:
1. पॉली कार्बोनेट से बने यूडीडब्ल्यू 2 कनेक्टर
2. 0.9-1.3 मिमी (26-19 एडब्ल्यूजी) की वायर रेंज
3. 4.4 मिमी तक व्यास के बाहर इन्सुलेशन
4. रंग: काला
5. विकल्प पर जेल या जेल के बिना
6. क्रिमिंग टूल वाईएच -8028 (3 एम आइटम नंबर.ई -9 बीएम), वाईएच -8021 crimping टूल (3 एम आइटम नंबर.ई -9 वाई)
विवरण:

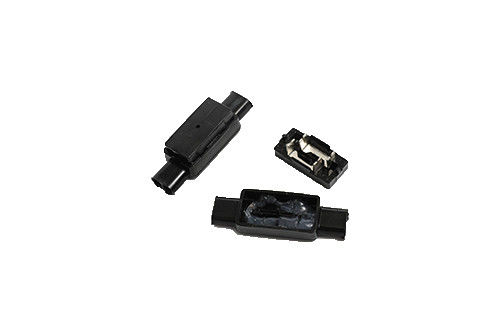

3 एम प्रकार के तार कनेक्टरों में विभिन्न प्रकार के बट स्प्लिसेस और इनलाइन टैप स्प्लिसेस शामिल हैं। श्रृंखला में आईडीसी बट स्प्लिसेस प्रत्येक तार के लिए एक विश्वसनीय विद्युत कनेक्शन बनाने के लिए विशेष रूप से डिज़ाइन किए गए तार इन्सुलेशन विस्थापन संपर्क को नियोजित करते हैं। एक "लाइव-स्प्रिंग" संयुक्त तार को "यू" संपर्क कनेक्टर में चलाकर बनाया जाता है। यह सरल प्रक्रिया इन्सुलेशन को विस्थापित करती है और सभी चालकों को एक फर्म, लचीला दबाव, सभी एक गति में पकड़ती है। इन कनेक्टरों में संक्षारण के खिलाफ सुरक्षा और नमी को सील करने के लिए एक कारखाने स्थापित सीलेंट शामिल है।
सीरीज़ इन-लाइन टैप वायर स्प्लिसेस रीयल टाइम सेवर हैं। वे उपयोगकर्ता को सेवा में बाधा डाले बिना किसी अन्य तार में टैप करने में सक्षम बनाता है। प्रत्येक कनेक्टर के अंदर एक यू आकार का तत्व इन्सुलेशन सामग्री को विस्थापित करता है और तांबा कंडक्टर से संपर्क करता है। इन तारों के टुकड़ों में जंग के खिलाफ सुरक्षा और नमी को सील करने के लिए कारखाने से स्थापित सीलेंट भी शामिल है। टैप कनेक्टर स्थापित करने के लिए तेज़ हैं, काम करने में आसान हैं और सामान्य तार गेज की विस्तृत श्रृंखला में उपलब्ध हैं।
टैप कनेक्टर सेवा में बाधा डाले बिना मौजूदा ठोस तांबा कंडक्टर में सीधे टैपिंग की अनुमति देते हैं। प्री-क्रिंप फीचर तारों को तब तक पकड़ने में मदद करता है जब तक कि कनेक्टर को क्रिप्ड नहीं किया जाता है और स्प्लिस पूरा हो जाता है।
Cat.5 अनुपालन, शुष्क या गेल से भरे बिक्री के लिए विभिन्न इन्सुलेशन विस्थापन कनेक्टर:
एएमपी पिकाबॉन्ड कनेक्टर (हरा और नीला) बिक्री पर है, रोल में पैकेज के साथ जो ऑपरेशन के लिए अधिक सुविधाजनक है। Crimpting tool YH-244271-1
इनलाइन और ड्रॉप वायर कनेक्टर का उपयोग केवल आपके विकल्प के लिए हाथ crimping उपकरण YH-8028 (3M आइटम no.E-9BM), Yh-8021 crimping टूल (3M आइटम no.E-9Y) के साथ किया जा सकता है।
अनुप्रयोगों:
3 एम प्रकार तार कनेक्टर, यूवाई कनेक्टर, यूवाई 2 कनेक्टर, यूआर कनेक्टर, यूबी कनेक्टर, यूजी कनेक्टर और यूडीडब्ल्यू 2 कनेक्टर बिक्री पर उपलब्ध हैं। इस तार कनेक्टर का उपयोग दो तारों को सुरक्षित रूप से और तेजी से जेल भरने के साथ करने के लिए किया जाता है, जो नमी सबूत है।
निर्दिष्टीकरण :
| यूआर कनेक्टर | जेल नमी प्रतिरोध और पीआईसी केबल अनुप्रयोगों के लिए भरा, भरा या unfilled। यह 0.4-0.9 मिमी (26-19 एडब्ल्यूजी) की तार रेंज के अंदर दो या तीन तारों को स्वीकार करता है और 1.52 मिमी / .060 तक व्यास के बाहर इन्सुलेशन "। यह पॉली कार्बोनेट से बना है और बिल्ली 5 अनुरूप है। |
| यूवाई कनेक्टर | जेल नमी प्रतिरोध के लिए भरा है और पीआईसी केबल अनुप्रयोगों के लिए उपयुक्त है, भरा या unfilled। यह 0.4-0.7 मिमी (26-22 एडब्ल्यूजी) की तार रेंज के अंदर दो तारों को स्वीकार करता है और 1.52 मिमी / .06 तक व्यास के बाहर इन्सुलेशन "। यह पॉली कार्बोनेट से बना है और बिल्ली 5 अनुरूप है। |
| यूवाई 2 कनेक्टर | जेल नमी प्रतिरोध के लिए भरा हुआ है और पीआईसी केबल अनुप्रयोगों के लिए उपयुक्त है, भरे या unfilled। यह 0.4-0.9 मिमी (26-19 एडब्ल्यूजी) की तार रेंज के अंदर दो तारों और 2.08 मिमी / .082 तक व्यास के बाहर इन्सुलेशन स्वीकार करता है। polypropylene से बना है और बिल्ली है। 5 अनुपालन। |
| यूडीडब्ल्यू 2 कनेक्टर | तांबा या तांबा लेपित स्टील कंडक्टर के लिए एक चार तार (एक पूर्ण जोड़ी) हवाई इनलाइन ड्रॉप-वायर कनेक्टर है। इसका उपयोग मिड-स्पैन स्प्लिसेस के लिए किया जाता है जहां तनाव राहत प्रदान की जाती है। जेल नमी प्रतिरोध के लिए और पीआईसी केबल अनुप्रयोगों के लिए भर गया, यह 0.9-1.3 मिमी (1 9 -16 एडब्ल्यूजी) की वायर रेंज के अंदर कंडक्टर और 4.4 मिमी / .175 तक व्यास के बाहर इन्सुलेशन स्वीकार करता है। "यह पॉली कार्बोनेट से बना है। |
| यूजी कनेक्टर | सेवा में बाधा डाले बिना मौजूदा प्लास्टिक इन्सुलेट ठोस तांबा कंडक्टर में प्रत्यक्ष टैपिंग। यह जेल नमी प्रतिरोध और पीआईसी केबल अनुप्रयोगों के लिए भरा हुआ है, भरे या भरे हुए हैं। यह 0.4-0.9 मिमी (26-19 एडब्ल्यूजी) टैप और 0.4-0.7 मिमी (26-22 एडब्ल्यूजी) रन तार के तार रेंज के भीतर कंडक्टर को 1.54 मिमी / .061 तक व्यास के बाहर इन्सुलेशन के साथ स्वीकार करता है "टैप और 1.12 मिमी / .044 "तार चलाओ। यह पॉली कार्बोनेट से बना है। |
