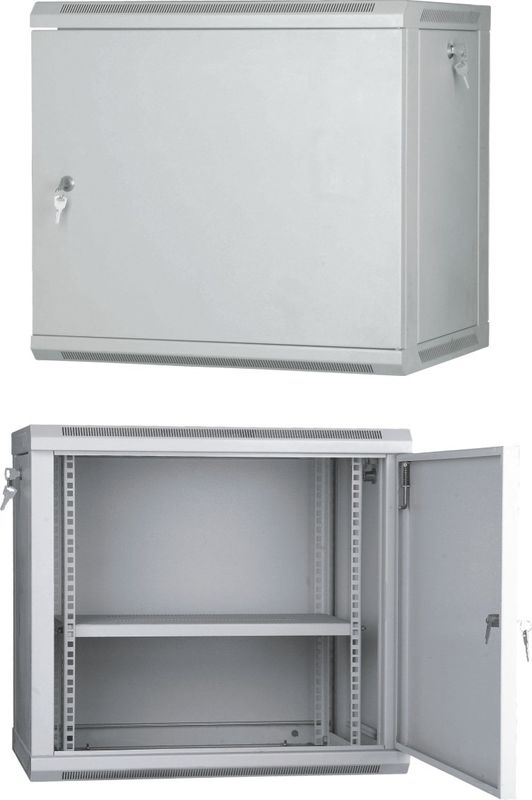

विकिरण सुरक्षा नेटवर्क रैक कैबिनेट रैक माउंट दीवार कैबिनेट केंद्र कक्ष के लिए YH2006

गर्मी वेंटिलेशन लचीला आकार नेटवर्क रैक कैबिनेट विद्युत चुम्बकीय अलगाव YH2006

वायु प्रबंधन इकाई

वायु प्रवाह प्रबंधन इकाई का उपयोग मुख्य रूप से कैबिनेट में हवा के लगातार परिसंचरण को रोकने और उपकरण कक्ष की शीतलन दक्षता में सुधार करने के लिए किया जाता है।आमतौर पर निष्क्रिय और सक्रिय दो मोड में विभाजित.

1. निष्क्रिय वायु प्रवाह प्रबंधन इकाई

निष्क्रिय वायु प्रवाह प्रबंधन इकाइयों अक्सर वायु प्रवाह के वितरण को बदलने के लिए निष्क्रिय घटकों का उपयोग करते हैं। उदाहरण के लिए,रिक्त प्लेट उपयोग में नहीं आने वाली रैक जगह पर कब्जा करके कमरे में सामान्य वायु परिसंचरण को बढ़ावा देती है, और मॉड्यूलर, उपकरण रहित डिजाइन है जो जल्दी और आसानी से एक EIA-31019 में स्थापित किया जा सकता है।

धातु के बैफल्स का प्रयोग घुमावदार गाइडों के मामले में किया जाता है, जो हवा के प्रवाह को अवरुद्ध करने की अनुमति देते हैं जबकि केबल को रैक के सामने से रैक के पीछे तक जाने की अनुमति देते हैं।

1U, 2U, 4U, 8U बैफलों से युक्त एक वायु नियंत्रण बैफल किट का उपयोग अप्रयुक्त रैक स्थान पर कब्जा करके वायु पुनर्विक्रय को रोकता है।

2सक्रिय वायु प्रवाह प्रबंधन इकाई

सक्रिय वायु प्रवाह प्रबंधन इकाइयों अक्सर कैबिनेट में वायु प्रवाह के प्रवाह को बदलने के लिए सक्रिय उपकरणों का उपयोग करते हैं। विभिन्न कार्यों के अनुसार, निम्नलिखित प्रकार हैं।

(1) साइड-टू-साइड एयरफ्लो वितरणः साइड-टू-साइड एयरफ्लो वाले रैक उपकरण आईटी सुविधा प्रबंधकों के लिए कई चुनौतियां पैदा करते हैं, विशेष रूप से प्रशीतन के क्षेत्र में।क्योंकि अधिकांश अलमारियाँ सामने से पीछे हवा के प्रवाह के लिए डिज़ाइन किए गए हैंकैबिनेट साइड एयर सप्लाई यूनिट बेहतर सुरक्षा और संरचना को ध्यान में रखती है।यह हवा के प्रवाह को अवरुद्ध किए बिना कैबिनेट एक के बाद एक एक तरफ रखा जा करने के लिए अनुमति देता है.

रैक साइड एयर सप्लाई यूनिट आमतौर पर नेटवर्क डिवाइस या सर्वर के बीच पार्श्व वायु प्रवाह के लिए एयर सप्लाई उत्पादों के साथ 2U कैबिनेट होती है।यह कैबिनेट के सामने से समायोजित तापमान और आर्द्रता के साथ हवा चूसा और नेटवर्क उपकरण की तरफ पर हवा के प्रवाह इनलेट करने के लिए भेजता हैइस प्रकार, उपयुक्त इनपुट तापमान प्रदान करके उपकरण का जीवनकाल बढ़ाया जाता है।

द

इस उत्पाद को एक या एक से अधिक नेटवर्क उपकरणों के लिए एक रैक में ढेर की सिफारिश की जाती है। कैबिनेट साइड एयर सप्लाई यूनिट नेटवर्क उपकरण के ऊपर या नीचे रखा जा सकता है।उपयोगकर्ता विनिमेय हवा प्रवाह गाइड फैन के माध्यम से हवा के प्रवाह को विन्यस्त कर सकते हैं.

(2) पिछली हवा के प्रवाह का प्रबंधन। उच्च घनत्व वाले उपकरण वातावरण में, पारंपरिक गर्मी अपव्यय विधियां आम तौर पर अप्रभावी होती हैं।उच्च घनत्व वाले रैक स्थापित करने से आईटी उपकरण अति गर्म हो सकते हैं और डाउनटाइम का कारण बन सकते हैंरैक निकास उपकरण गर्म हवा को एकत्र करता है और इसे वेंटिलेशन नलिकाओं में वापस भेजता है, जिससे डेटा में हॉटस्पॉट समाप्त हो जाते हैं।एक तापमान आधारित स्वचालित पंखे की गति समायोजन तंत्र के साथ, प्रशंसक स्वचालित रूप से इष्टतम प्रदर्शन के लिए गति को समायोजित कर सकता है। डिवाइस के एलसीडी डिस्प्ले के साथ, उपयोगकर्ता रैक तापमान देख सकते हैं, अलार्म स्थितियों की निगरानी कर सकते हैं, और डिवाइस सेटिंग्स को समायोजित कर सकते हैं।रैक निकास एकीकृत नेटवर्क प्रबंधन कार्ड के माध्यम से दूरस्थ रूप से निगरानी और नियंत्रित किया जा सकतायह स्थान-बचत उत्पाद कैबिनेट के पीछे स्थापित किया जाता है जो टेबल की जगह पर कब्जा किए बिना आवश्यकताओं को पूरा करता है।

(3) फ्रंट एयरफ्लो मैनेजमेंटरैक-माउंटेड फ्रंट एयर डिस्ट्रीब्यूशन यूनिट एक अनूठा रैक-माउंटेड फैन ट्रे उत्पाद है जो परिधि में उपकरणों को ठंडी हवा पहुंचाने के लिए मौजूदा सटीक एयर कंडीशनिंग सिस्टम के साथ काम करता है. The air distribution equipment is connected to the living floor and directs the supplementary air directly into the cabinet to prevent it from mixing with the outside hot air before reaching the equipment requiring refrigeration.

रैक प्रकार के वायु वितरण यंत्र से आवरण के ऊपर और नीचे के बीच तापमान का अंतर समाप्त हो सकता है।और यह भी उच्च तापमान के साथ निकास गैस के पुनर्चक्रण को बंदूक में प्रवेश से रोक सकता है.

रैक के लिए, रैक-माउंटेड वातानुकूलन उपकरण उपयुक्त है, जिसका नामित भार 1.5 किलोवाट से अधिक है। यह अधिकतम 3.0 किलोवाट का वायु प्रवाह प्रदान कर सकता है।यदि भूमिगत वातानुकूलन उपकरण आस-पास के दूरसंचार उपकरणों की जरूरतों को पूरा नहीं कर सकता है, उपरोक्त उपकरण का उपयोग लिविंग फ्लोर पर भी किया जाना चाहिए।
