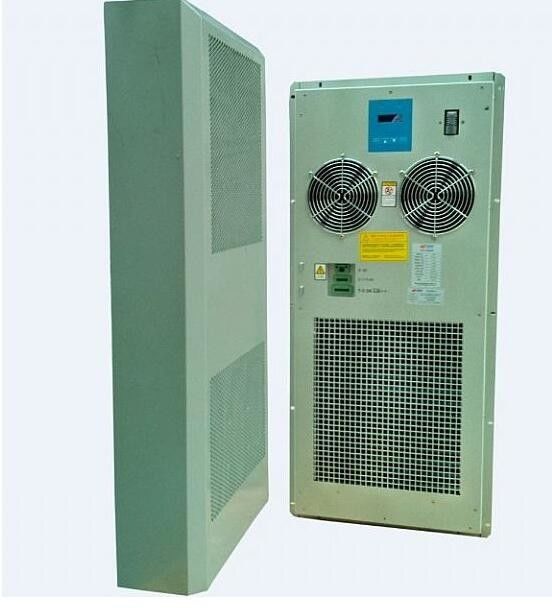

प्रभाव प्रतिरोध संचार रैक कैबिनेट भूकंप संबंधी डिजाइन निर्माण YH9002

विद्युत चुम्बकीय अलगाव संचार रैक कैबिनेट लचीला आकार YH9002 के साथ

विद्युत भागों के वायरिंग आरेख का चित्र
तारों का आरेख घटकों के विद्युत सिद्धांतों और विद्युत घटकों के लेआउट के अनुसार तैयार किया जाता है।यह उपकरणों के पूर्ण सेट के कनेक्शन संबंध का प्रतिनिधित्व करता है और विद्युत स्थापना का आधार हैतारों की रेखाचित्र को निम्नलिखित सिद्धांतों के अनुसार तैयार किया जाना चाहिए:
(1) वायरिंग आरेख के चरण आरेख का चित्रण GB6988.6-1993 "नियंत्रण प्रणाली के कार्यात्मक आरेख का चित्रण" के प्रावधानों के अनुसार होना चाहिए;
(2) सभी विद्युत अवयवों और उनके तारों को विद्युत योजना के अनुसार पाठ प्रतीक और वायरिंग संख्या के साथ चिह्नित किया जाना चाहिए। terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." "और" GB4884-1985 "इज़ोलेटेड वायर मार्किंग" और अन्य प्रावधान;
(3) विद्युत योजनाओं के विपरीत, एक ही विद्युत घटक के विभिन्न भागों (संपर्क, कॉइल आदि) को वायरिंग आरेख में एक साथ खींचा जाना चाहिए;
(4) विद्युत वायरिंग आरेख हमेशा पतली रेखाओं के साथ खींचे जाते हैं। दो प्रकार के केबलिंग प्री-बोर्ड और पोस्ट-बोर्ड केबलिंग हैं। आम तौर पर, बोर्ड का उपयोग केबलिंग के लिए किया जाता है।सरल विद्युत नियंत्रण घटकों के लिए, घटकों की संख्या कम है और वायरिंग संबंध जटिल नहीं है। घटकों के बीच कनेक्शन सीधे खींचा जा सकता है। जटिल भागों के लिए,जहां विद्युत घटकों की संख्या बड़ी है और वायरिंग अधिक जटिल हैजब तक प्रत्येक विद्युत घटक पर कनेक्शन संख्या चिह्नित है, तब तक घटकों के बीच कनेक्शन खींचना आवश्यक नहीं है।
(5) वायरिंग के लिए प्रयुक्त विभिन्न कंडक्टरों के प्रकार, विनिर्देश, क्रॉस-सेक्शन क्षेत्र और रंग आवश्यकताओं को वायरिंग आरेख में चिह्नित किया जाना चाहिए;
(6) जब भागों और बाहरी सर्किटों को जोड़ा जाता है, तो बड़े अनुभाग के कंडक्टरों के लिए कनेक्टरों को कनेक्टरों से जोड़ा जाना चाहिए। अन्य को टर्मिनल ब्लॉक के माध्यम से जोड़ा जाना चाहिए।
संक्षेप में, उपरोक्त आवश्यकताओं के अनुसार, विद्युत नियंत्रण कैबिनेट की रूपरेखा का स्केच तैयार किया जाना चाहिए, प्रत्येक भाग के आयामों का अनुमान लगाया जाना चाहिए,और फिर अनुपात के अनुसार रूपरेखा ड्राइंग खींचा जाना चाहिए, और समरूपता, सौंदर्य और उपयोग में आसानी के संदर्भ में आयामों के अनुपात को समायोजित करने पर आगे विचार किया जाना चाहिए।विद्युत नियंत्रण कैबिनेट की उपस्थिति निर्धारित किया जाता है के बाद, नियंत्रण कैबिनेट के प्रत्येक भाग का संरचनात्मक डिजाइन उपरोक्त आवश्यकताओं के अनुसार किया जाना चाहिए,कैबिनेट की विधानसभा आरेख और प्रत्येक साइड दरवाजे के भागों के चित्र खींचने, नियंत्रण कक्ष, निचला प्लेट, माउंटिंग ब्रैकेट, ट्रिम स्ट्रिप आदि, और प्रसंस्करण आवश्यकताओं को इंगित करें। फिर विद्युत नियंत्रण कैबिनेट के लिए उपयुक्त दरवाजा लॉक चुनें।
अंत में, विभिन्न चित्रों के अनुसार, हम व्यापक रूप से बिजली नियंत्रण कैबिनेट द्वारा आवश्यक विभिन्न भागों और सामग्री की गिनती करने की जरूरत है, और सारांश सूची सूची, मानक भागों सूची,खरीदे गए तैयार भागों के मुख्य सामग्री खपत कोटा तालिका और सहायक सामग्री श्रेणी के अनुसारकोटा तालिकाएं आदि ताकि खरीद कर्मचारी, उत्पादन प्रबंधन विभाग उपकरण आवश्यकताओं के अनुसार उपकरण तैयार कर सकें, उत्पादन तैयारी में अच्छा काम कर सकें।और व्यय लेखांकन की सुविधा भी प्रदान करता है.
3 कैबिनेट की स्थापना और फिक्सिंग
कैबिनेट की स्थापना उपकरण की स्थापना का आधार है और इसे मानकों के अनुसार स्थापित किया जाना चाहिए।
(1) कैबिनेट की स्थापना से पहले, जांचें कि क्या कैबिनेट का निकास उपकरण अच्छी स्थिति में है, क्या उपकरण पैलेट की संख्या पूरी है,और क्या पल्ली और समर्थन स्तंभ अच्छी स्थिति में हैं.
(2) कैबिनेट मॉडल, विनिर्देशों और स्थापना स्थान डिजाइन आवश्यकताओं को पूरा करना चाहिए।
(3) कैबिनेट की स्थापना का ऊर्ध्वाधर विचलन 3 मिमी से अधिक नहीं होना चाहिए और क्षैतिज त्रुटि 2 मिमी से अधिक नहीं होनी चाहिए। कई कैबिनेट को एक-दूसरे के साथ व्यवस्थित किया जाना चाहिए।पैनलों को एक ही विमान पर और संदर्भ रेखा के समानांतर होना चाहिएपहले और बाद में विचलन 3 मिमी से अधिक नहीं होना चाहिए; दो अलमारियों के बीच का अंतर 3 मिमी से अधिक नहीं होना चाहिए।एक दूसरे से एक निश्चित दूरी पर और एक पंक्ति में व्यवस्थित उपकरणों के लिए, सामने और पीछे के पैनल का विचलन 5 मिमी से अधिक नहीं होना चाहिए;
(4) कैबिनेट के विभिन्न भागों को गिरने या टूटने नहीं देना चाहिए। यदि पेंट छील दिया जाता है, तो इसे पूर्व-पेंट किया जाना चाहिए। संकेत पूर्ण और स्पष्ट होना चाहिए;
(5) जब कैबिनेट की स्थापना फर्म होनी चाहिए और भूकंपीय आवश्यकताएं हैं, तो निर्माण ड्राइंग के भूकंपीय डिजाइन के अनुसार सुदृढीकरण;
(6) कैबिनेट को सीधे ऊंची मंजिल पर स्थापित नहीं किया जाना चाहिए। आधार को उपकरण के निचले विमान के आकार के अनुसार बनाया जाना चाहिए।आधार को सीधे जमीन पर लगाया जाना चाहिए, कैबिनेट को आधार पर तय किया जाना चाहिए, और फिर चलती मंजिल रखी जानी चाहिए;
(7) कैबिनेट बेस में चैनल स्टील की मोटाई 50 मिमी से कम नहीं है। ग्राउंडिंग अच्छी है।चैनल इस्पात विस्तार बोल्ट के माध्यम से उपकरण कक्ष के फर्श पर तय है और ग्राउंडिंग तांबे की पट्टी के साथ परस्पर जुड़ा हुआ है;
(8) चैनल स्टील और कैबिनेट को वेल्डिंग के माध्यम से स्थिर रूप से जोड़ा जाता है। कैबिनेट पर कोई काला वेल्डिंग पेंट नहीं होना चाहिए। यह सौंदर्य के लिए उपयुक्त होना चाहिए।
(9) कैबिनेट को तय करने के बाद, यह सुनिश्चित करें कि कैबिनेट की स्थिरता सुनिश्चित करने के लिए सामने, पीछे, बाएं और दाएं धक्का नहीं दिया जा सकता।
(10) यदि कैबिनेट के चारों ओर के फर्श को काटने की आवश्यकता है, तो इसे सुचारू रूप से काटने के लिए एक काटने की मशीन का उपयोग करें और इसे काटने से रोकने के लिए बर्स को हटा दें।
(11) कैबिनेट पैनल स्थापित करें और रैक से पहले 800 मिमी की जगह आरक्षित करें। कैबिनेट के पीछे और दीवार के बीच की दूरी को स्थापना और निर्माण को सुविधाजनक बनाने के लिए 600 मिमी से अधिक होना चाहिए;
(12) दीवार पर लगे कैबिनेट को जमीन से 1200 मिमी की दूरी पर होना चाहिए।
(13) कैबिनेट में उपकरण और घटकों की स्थापना कैबिनेट की स्थिति और तय होने के बाद की जानी चाहिए और कैबिनेट में स्थापित उपकरण को सुरक्षित रूप से माउंट किया जाना चाहिए।
(14) कैबिनेट पर लगाव स्क्रू, वाशर और स्प्रिंग वाशर को आवश्यकतानुसार लगाया जाना चाहिए और उन्हें छूट नहीं दी जानी चाहिए;
(15) लटकती दीवार से लगी स्थापना को एक सपाट और दृढ़ दीवार पर, जमीन से कम से कम 300 मिमी की दूरी पर स्थापित किया जाना चाहिए और दीवार के लिए क्षैतिज और ऊर्ध्वाधर रखा जाना चाहिए,और ऊर्ध्वाधर विचलन 3 मिमी से कम होना चाहिए.
(16) दीवार में छेद को दीवार की आंतरिक दीवार को क्षतिग्रस्त करने से संरक्षित किया जाना चाहिए। छेद की गहराई 70 मिमी से कम नहीं होनी चाहिए।कैबिनेट को तय करने के लिए प्रयुक्त विस्तार शिकंजा की संख्या 4 से कम नहीं होनी चाहिए (6 निलंबित सी-प्रकार के कैबिनेट के लिए)यदि आवश्यक हो, तो कैबिनेट की सुरक्षा और स्थिरता सुनिश्चित करने के लिए कैबिनेट के नीचे समर्थन रखा जाना चाहिए।
(17) फर्श पर लगे कैबिनेट की स्थापना के लिए, कैबिनेट की खोलने की दिशा और ऑपरेशन की आसानी पर विचार करें जब आधार स्थापित करें,तारों के डिब्बे की दरवाजा खोलने की दिशा को प्राथमिकता देनाउपकरण के दरवाजे और तारों के दरवाजे पूरी तरह से खुले होने चाहिए।
(18) कैबिनेट को बिजली के जमीनीकरण से संरक्षित किया जाना चाहिए।
(19) कैबिनेट को स्थापित करने के बाद उचित रूप से चिह्नित किया जाना चाहिए। लोगो समान, स्पष्ट और सुंदर होना चाहिए।कैबिनेट केबलों में छेद आग प्रतिरोधी मिट्टी के साथ सील किया जाना चाहिए. चूहे, कीड़े, पानी और नमी को रोकने का अच्छा काम करें।
4 केबलिंग
4.1.1 मंत्रिमंडल शक्ति व्यवस्था
कैबिनेट को हटाने योग्य और बदलने योग्य फिक्स्ड पावर डिस्ट्रीब्यूशन यूनिट (पीडीयू) के सेट से लैस किया जाना चाहिए।और कैबिनेट उपकरण बिजली के कनेक्शन (आउटलेट या टर्मिनल). एक ही कैबिनेट में, एसी पावर वितरण और डीसी पावर वितरण को मिश्रित नहीं किया जाना चाहिए (फैन कूलिंग फैन पावर वितरण को छोड़कर) ।
4.1.2 संरचना और स्थापना की आवश्यकताएं
बिजली वितरण इकाई एक ऊर्ध्वाधर पट्टी के आकार की एकीकृत संरचना का उपयोग करने की सलाह देती है जो बिजली वितरण, सुरक्षा और पैचिंग को एकीकृत करती है, और इसका सामने का पक्ष हटाने योग्य है,पैच मॉड्यूल और कनेक्टर्स (वायरिंग) को स्थापित करना और बदलना आसान बनानासंरचना के प्लग-इन भाग के अलग-अलग भाग का परिचय, वितरण, सुरक्षा और पृथक्करण, जिसमें शक्ति का परिचय, वितरण,बिजली वितरण इकाई के ऊपर या नीचे स्थित उपकरण का सुरक्षा भाग, और प्लग-इन भाग अभी भी एक ऊर्ध्वाधर बार इकाई संरचना है। The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)विशेष मामलों में, बायीं और दाईं ओर एक बिजली वितरण इकाई हो सकती है (अनुशंसित नहीं) ।
4.1.3 एसी बिजली वितरण इकाई
A. विद्युत वितरण इकाई एक ही समय में A और B दोहरी विद्युत आपूर्ति दोनों को सम्मिलित करने में सक्षम होनी चाहिए।वे एक दूसरे से पूरी तरह से स्वतंत्र होना चाहिए (पृथ्वीकरण तार सहित) और अलग से संचालित होना चाहिएदो-चैनल बिजली आपूर्ति की आवश्यकताओं के बिना कैबिनेट के लिए, केवल एक बिजली आपूर्ति पेश की जा सकती है।
B. बिजली वितरण इकाई की इनपुट शक्ति आम तौर पर एक-चरण तीन तार बिजली की आपूर्ति (220V) का उपयोग करती है। विशेष मामलों में, एक तीन चरण चार तार बिजली की आपूर्ति (380V) का उपयोग किया जा सकता है।यह भी बिजली की आपूर्ति सुरक्षा के लिए विशेष आवश्यकताओं के साथ कल्पना की जा सकती है, चार-तरफा बिजली आपूर्ति की शुरूआत का उपयोग कर।
C. बिजली की आपूर्ति के इनपुट टर्मिनल को एक टर्मिनल समूह से लैस किया जाना चाहिए, जो 16 मिमी2 से कम के केबलों को जोड़ सकता है और आवश्यकता के अनुसार वर्तमान मीटरिंग उपकरणों को स्थापित कर सकता है।प्रत्येक आउटपुट शाखा एक टर्मिनल समूह या सोकेट के साथ आपूर्ति की जानी चाहिए उपकरण के साथ बिजली की स्थिति प्रदान करने के लिए.
D. कैबिनेट की पावर इनपुट के लिए एक स्वतंत्र ओवर करंट और शॉर्ट सर्किट सुरक्षा उपकरण प्रदान किया जाना चाहिए।और प्रत्येक आउटपुट शाखा के लिए एक स्वतंत्र ओवर करंट और शॉर्ट सर्किट सुरक्षा उपकरण प्रदान किया जाना चाहिए.
सुरक्षा यंत्र एसी एयर स्विच (अनुशंसित) या फ्यूज स्विच-डिस्कनेक्टर का उपयोग कर सकता है, जो ऑपरेशन और प्रतिस्थापन की सुविधा के लिए कुल इनपुट या आउटपुट शंट की चरण रेखा पर स्थापित है।और गर्मी अपव्यय आवश्यकताओं को पूरासुरक्षा यंत्र की रेटिंग कुल इनपुट या आउटपुट शंट रेटिंग से मेल खाती होनी चाहिए।
यदि हवा स्विच चुना गया है, तो यह GB 10963.1 की आवश्यकताओं के अनुरूप होना चाहिए और तत्काल ट्रिपिंग मोड C प्रकार का होना चाहिए (ट्रिप रेंज >5 In ~ 10 In) ।
यदि फ्यूज स्विच चुना गया है, तो यह GB 14048 की आवश्यकताओं के अनुरूप होना चाहिए।3, जिसमें फ्यूज GB/T 13539 की प्रासंगिक आवश्यकताओं को पूरा करता है।5, और रेंज और उपयोग श्रेणी जीजी प्रकार की होगी।
