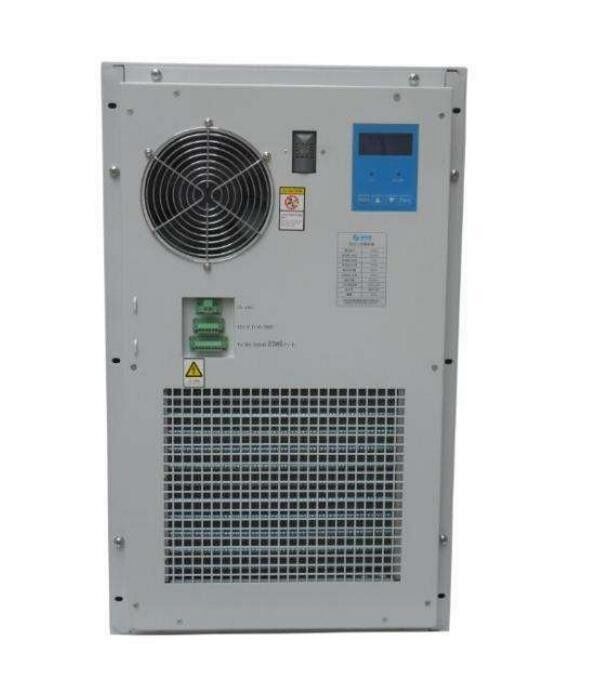

विद्युत चुम्बकीय संचार रैक कैबिनेट पानी प्रतिरोध लचीला आकार YH9008

लचीला आकार विद्युत चुम्बकीय जलरोधी संचार रैक कैबिनेट YH9008

सोकेटों को अधिमानतः दो ध्रुवीय ग्राउंड किए गए एकल-चरण सोकेटों को अपनाना चाहिए जो GB 1002 की आवश्यकताओं को पूरा करते हैं,और यह भी C9/C10 दो ध्रुवीय ग्राउंड एकल चरण सोकेट (IEC 60320 C13/C14) GB 17465 की आवश्यकताओं को पूरा कर सकते हैं का उपयोग कर सकते हैं.1¥ सार्वभौमिक सॉकेट ¥ का प्रयोग नहीं किया जाना चाहिए (चित्र) ।

चित्र 2-पोल ग्राउंड सिंगल-फेज सॉकेट (~ 250V 10A)
प्रासंगिक आवश्यकताओं में निम्नलिखित शामिल हैंः
- सोकेट रगड़ में अच्छी विद्युत चालकता और यांत्रिक लोच होनी चाहिए, और इसमें थकान प्रतिरोध, पहनने प्रतिरोध,और संक्षारण प्रतिरोध (सुझाया टिन फॉस्फर कांस्य सामग्री); सोकेट से एक एकल प्लग खींचने के लिए आवश्यक न्यूनतम बल ≥ 30N होना चाहिए,सामान्य उपयोग के दौरान या खराब संपर्क के परिणामस्वरूप हल्के प्रभाव के कारण प्लग के स्वचालित रूप से गिरने से रोकने के लिए.
∙सोकेट में मॉड्यूलर मानक भागों का उपयोग किया जाना चाहिए ताकि प्रतिस्थापन मॉड्यूल की असेंबली और असेंबली को आसान बनाया जा सके।
- सोकेट की नाममात्र धारा 10A है। विशेष मामलों में, 16A का चयन किया जा सकता है; जैक ऊपरी जमीन (पीई), बाएं शून्य (एन) और दाएं चरण के क्रम में हैं।
तापमान में वृद्धि
जब विद्युत वितरण इकाई को नामित धारा से जोड़ा जाता है, तो सोकेट, टर्मिनल और फ्यूज कनेक्शन का तापमान वृद्धि 55°C से अधिक नहीं होनी चाहिए,और हवा स्विच और फ्यूज केस का तापमान 40°C से अधिक नहीं होना चाहिए.
प्रमाणन
सभी विद्युत भागों जैसे कि टर्मिनल ब्लॉक, सोकेट और सुरक्षा उपकरण, संबंधित राष्ट्रीय विद्युत सुरक्षा मानकों को पूरा करते हैं और विश्वसनीय गुणवत्ता के होते हैं; उनमें सोकेट,टर्मिनल ब्लॉक, और ओवर-करंट और शॉर्ट सर्किट सुरक्षा उपकरणों को राष्ट्रीय 3C प्रमाणन पास करना होगा।
ग्राउंडिंग, केबल और अन्य विद्युत सहायक उपकरण
कैबिनेट में एक समान ग्राउंडिंग डिवाइस (या क्रॉस सेक्शन क्षेत्र ≥36 मिमी2 के साथ ग्राउंडिंग कॉपर बार) स्थापित किया जाना चाहिए।कैबिनेट और उसके आंतरिक धातु भागों को एक विश्वसनीय विद्युत तरीके से जुड़ा होना चाहिए और ग्राउंडिंग डिवाइस से जुड़ा होना चाहिए.
Between the grounding copper bar and the grounding of the engine room is divided into rows (or cabinet top grounding is divided into rows) between the 16mm2 yellow green and white color single-core insulated flame-retardant flexible cable reliable connection.
कैबिनेट में सभी केबलों को YD/T 1173 की आवश्यकताओं को पूरा करना चाहिए। केबलों और बसबारों की इन्सुलेशन परत या बाहरी आवरण का रंग GB7947 की आवश्यकताओं को पूरा करना चाहिए।
यदि आपके पास एक ध्वनि अलार्म फ़ंक्शन है, तो आपके पास अलार्म ध्वनि को मैन्युअल रूप से बंद करने का कार्य होना चाहिए। वर्तमान मान सामान्य होने के बाद, अलार्म को स्वचालित रूप से बहाल किया जाना चाहिए।अलार्म की सीमा आवश्यकतानुसार निर्धारित की जानी चाहिए. इसके अतिरिक्त, कैबिनेट अलार्म बंद करने की शक्ति प्रदान कर सकता है. वर्तमान संकेत और अलार्म संकेत रैक के पीछे के ऊपर स्थापित किया जाना चाहिए. दरवाजे पर स्थापित नहीं किया जाना चाहिए.जब कैबिनेट को प्रकाश संकेतों का उपयोग करने की आवश्यकता होती है, एलईडी संकेतक का प्रयोग किया जाना चाहिए।
विद्युत सुरक्षा प्रदर्शन
कैबिनेट में प्रत्येक सक्रिय सर्किट का पृथक्करण प्रतिरोध (सर्किट सीधे ग्राउंड नहीं है) जमीन (या कैबिनेट) के लिए ≥10MΩ होना चाहिए (500V मेगाओएममीटर पर 1 मिनट के लिए पढ़ने के बाद) ।
Each live circuit in the cabinet (or cabinet) and two non-electrically connected live circuits shall be able to withstand a sinusoidal test voltage of 2500V and 50Hz for 1min without any breakdown or arcing. रिसाव वर्तमान ≤10mA है।
प्रत्येक कैबिनेट में बॉक्स प्रकार के खाली खुले बॉक्स की स्थापना की आवश्यकता होती है। मानक विन्यास में 8 खुले सर्किट होते हैं, और ओपन मैक्स लोड करंट एम्पियर इंजीनियरिंग डिजाइन द्वारा प्रस्तावित है।चार बिजली आपूर्ति आउटलेटविद्युत वितरण बॉक्स के सामने एक सुरक्षा प्लेट लगाई जाती है ताकि हवा के उद्घाटन को गलती से बंद न किया जा सके।

एयर-ओपनिंग ब्रांड हैः उपकरण शक्ति की सुरक्षा सुनिश्चित करने के लिए, इसे एक छोटे से कारखाने के साथ खोलना मना है। जीई, श्नाइडर, एबीबी और मर्लिन उत्पादों का उपयोग करने की सिफारिश की जाती है।
प्रत्येक रैक में मानक लंबाई 500 मिमी, चौड़ाई 50 मिमी और कार्यस्थल और सुरक्षात्मक आधार के रूप में पीछे 5 मिमी उच्च गुणवत्ता वाली तांबे की प्लेट है।प्रत्येक पंक्ति में 20 छेद हैं और 20 सेट बोल्ट से लैस हैं.
कैबिनेट के चेसिस को विद्युत रिसाव को रोकने के लिए सख्ती से ग्राउंड किया जाना चाहिए। प्लेटों, कैबिनेट, टेबल और बक्से की ग्राउंडिंग ठोस और अच्छी होनी चाहिए।विद्युत उपकरणों के साथ खोले जाने वाले दरवाजों को नंगे तांबे के तारों और जमी हुई धातु संरचनाओं से विश्वसनीय रूप से जोड़ा जाना चाहिए. सभी ग्राउंडिंग डिवाइस को मजबूती से लगा दिया जाना चाहिए और ढीला होने से रोकने के लिए स्प्रिंग वाशर या लॉक नट्स उपलब्ध कराए जाने चाहिए। यदि कैबिनेट में एक आश्रित ग्राउंड है,या अन्य इलेक्ट्रॉनिक घटकों ग्राउंडप्रयोग किए जाने वाले ग्राउंडिंग स्ट्रिप्स को मुख्य ग्राउंडिंग स्ट्रिप्स से अलग किया जाना चाहिए और मुख्य ग्राउंडिंग स्ट्रिप्स से जुड़े होने पर मुख्य ग्राउंडिंग स्ट्रिप्स से जुड़े होने चाहिए।
