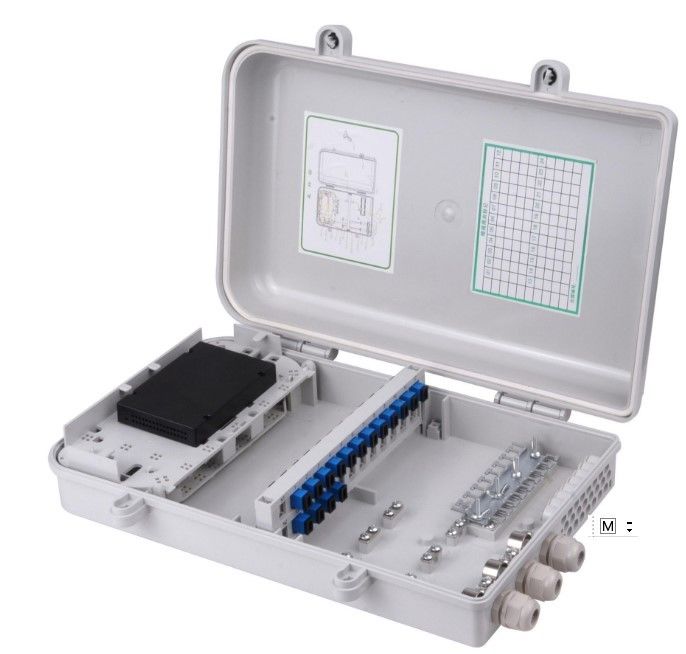

समान रंग फाइबर ऑप्टिक वितरण कैबिनेट उच्च घनत्व मजबूत सुरक्षा YH3029

उच्च घनत्व के साथ बड़ी क्षमता फाइबर ऑप्टिक वितरण कैबिनेट मजबूत सुरक्षा YH3029

उत्पाद को इकट्ठा करने से पहले, प्रक्रिया के लिए तैयार करने के लिए निम्नलिखित वस्तुओं को एक-एक करके जांचना चाहिए:
1.1 संरचना को इस मॉडल की उत्पाद संरचना की आवश्यकताओं को पूरा करना चाहिए और 19 इंच, 21 इंच और 23 इंच की स्थापना आवश्यकताओं को पूरा करना चाहिए.
1.2 दरवाजा 110° से अधिक कोणों में लचीलापन से घूम सकता हो। घूर्णन के दौरान दरवाजा क्षतिग्रस्त नहीं होना चाहिए। इकाई के शरीर को इकट्ठा होने के बाद प्रभाव के अधीन नहीं किया जाना चाहिए।दरवाजा बंद होने के बाद कोई महत्वपूर्ण हिलना नहीं होना चाहिए. निरीक्षण विधिः हाथ धक्का ताला धीरे धक्का और खींच, आंदोलन की मात्रा 2 मिमी से अधिक नहीं है
1.3 दरवाजे और दरवाजे और दरवाजे और फ्रेम के बीच का अंतर 2 मिमी से अधिक नहीं होना चाहिए
1.4 कैबिनेट वेल्डिंग दृढ़ होनी चाहिए, वेल्डिंग चिकनी और समान होनी चाहिए, वेल्डिंग पहनने, दरारें, अंडरकट, स्लैग, छिद्रों और अन्य घटनाओं को छिड़कना नहीं चाहिए, वेल्डिंग को साफ किया जाना चाहिए।द
1.5 कैबिनेट के सतह उपचार के बाद, पेंट फिल्म की सतह मोटी, उज्ज्वल रंग, समान रंग, चिकनी और चिकनी होनी चाहिए, और ब्रश के निशान, झुर्रियां, पिनहोल, फोड़े,घाव, निशान, फिंगरप्रिंट, ट्रिम मार्क्स और आसंजन नग्न आंखों से नहीं देखे जा सकते हैं।
इकाई की स्थापना और स्थान विनिर्देश
कैबिनेट स्थापना स्तंभ के शीर्ष पर स्थापित 1 अलार्म
2 बिजली वितरण इकाई (19 इंच की स्थापना की आवश्यकता को पूरा करने वाली) अलार्म डिवाइस के नीचे स्थापित की जाती है। यदि एसी और डीसी बिजली वितरण इकाई एक ही समय में स्थापित की जाती हैं,एसी बिजली वितरण इकाई चालू है
3 ऊर्ध्वाधर पीडीयू की माउंटिंग स्थिति आमतौर पर कैबिनेट के पीछे की ओर होती है। सिद्धांत रूप में, यह कैबिनेट के पीछे के दरवाजे के दाईं ओर (कैबिनेट के पीछे के दरवाजे को देखते हुए) स्थापित किया जाता है।यदि दो एकल पीडीयू हैं, वे अलग से पीछे के दरवाजे पर स्थापित कर रहे हैं. दोनों पक्षों.
डिजिटल वितरण इकाई बिजली वितरण इकाई के नीचे स्थापित की जाती है। यदि रैक में दो या अधिक इकाइयों की आवश्यकता होती है, तो दोनों इकाइयों का स्थान भी कम से कम 1U (1U = 44.45 मिमी) होना चाहिए।
5 एसी और डीसी स्विचबोर्ड ग्राहक की आवश्यकताओं के अनुसार कैबिनेट के पीछे स्थापित किया जा सकता है
केबल टाई प्लेट डिजिटल इकाई शरीर के पीछे स्थापित किया जाता है, और स्थिति डिजिटल इकाई शरीर के पीछे के तल पर होना चाहिए।डिजिटल वायरिंग इकाई दोनों पक्षों पर स्थापित किया जा सकता हैकेबल टाई प्लेट साझा की जाती है।
ऑप्टिकल फाइबर वितरण इकाई डिजिटल इकाई के नीचे स्थापित है और डिजिटल वायरिंग इकाई के साथ 1U या उससे अधिक का माउंटिंग अंतराल होना चाहिए।यदि एक रैक है कि दो या अधिक इकाइयों की आवश्यकता है, दो इकाइयों को एक के बाद एक स्थापित किया जा सकता है, और निम्नलिखित स्थापित किया जा सकता है। ग्राहक की आवश्यकताओं के अनुसार एक फाइबर कॉइल इकाई इकट्ठा
8 जब केबल को अंदर डाला जाता है, तो केबल फिक्सिंग प्लेट को कैबिनेट और फाइबर वितरण इकाई के ऊपर स्थापित किया जाता है।केबल फिक्सिंग प्लेट को कैबिनेट के नीचे और फाइबर वितरण इकाई के नीचे स्थापित किया जाना चाहिए. इसी समय, केबल फिक्सिंग प्लेट पर ध्यान दिया जाना चाहिए। केबल की दिशा के अनुरूप, पीछे की ओर स्थापित नहीं किया जा सकता है;फाइबर केबल के फिक्सिंग प्लेट और फाइबर वितरण इकाई एक ही स्तर पर नहीं हो सकते, हस्तक्षेप से बचने के लिए 90 मिमी से अधिक दूर होना चाहिए; यदि बार संयोजन की स्थापना और कैबिनेट की तरफ स्थापित केबल निर्धारण प्लेट, स्थापना स्थिति एक ही है
9 डिजिटल वायरिंग यूनिट को दोनों तरफ लगाते समय ध्यान रखें कि कैबिनेट के पीछे के केबल फिक्सिंग प्लेट में हस्तक्षेप न हो। स्थिति को जरूरत के अनुसार समायोजित किया जा सकता है।
10 जब केबल को दिया जाता है तो पावर सॉकेट केबल फिक्सिंग प्लेट के नीचे लगाया जाता है।बिजली की सोकेट कैबिनेट के पीछे के शीर्ष पर स्थापित किया जाता है जब केबल केबल के नीचे है और स्थिति केबल निर्धारण प्लेट से अधिक है.
फाइबर कॉइल यूनिट के नीचे स्थापित एकीकृत वायरिंग इकाई
12 डिजिटल वितरण इकाई और एकीकृत वायरिंग इकाई कैबिनेट से जुड़ा ग्राउंडिंग कॉपर बार
13 मंजिल स्थापना दूरी ग्राहक की आवश्यकताओं के अनुसार, यदि ग्राहक की आवश्यकता नहीं है, शेष स्थान में औसत वितरण और स्थापना
14 प्रशंसक मॉड्यूल कैबिनेट के शीर्ष पर केंद्रित है
15 सिंगल केबल डक्ट्स या टाई बोर्डों को पीछे के दरवाजे के बाईं ओर (कैबिनेट के पीछे के दरवाजे का सामना करते हुए) सिद्धांत रूप में स्थापित किया जाता है।अन्य कैबिनेट के बाईं ओर स्थापित किया जाता है (कैबिनेट के सामने के दरवाजे को देखते हुए).
