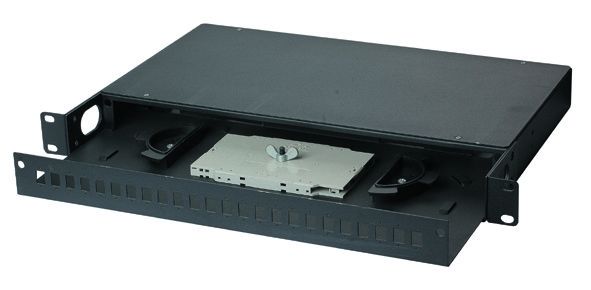

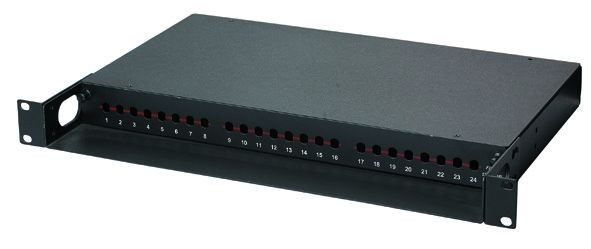

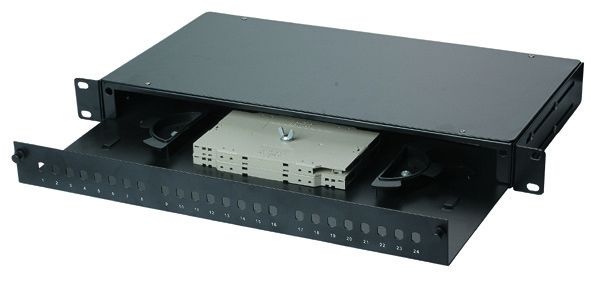

उच्च यांत्रिक स्थिरता स्प्लिसिंग परिवर्तनशील पैनल YH1009 के साथ ऑप्टिकल पैच पैनल

फाइबर ऑप्टिक पैच पैनल मल्टी फंक्शनल फैक्टरी लचीला आकार चीन से स्वीकार ODM और OEM YH1009

ऑप्टिकल फाइबर कनेक्टर
(1) एफसी प्रकार के ऑप्टिकल फाइबर कनेक्टर
इस कनेक्टर को सबसे पहले जापान एनटीटी द्वारा विकसित किया गया था। एफसी एक संक्षिप्त नाम है, जो यह दर्शाता है कि बाहरी सुदृढीकरण विधि एक धातु आस्तीन का उपयोग कर रही है,और बांधने की विधि एक टर्नबकल हैसबसे पहले, एफसी प्रकार के कनेक्टर, सिरेमिक पिन बट-एंड सी सी का उपयोग करते हैं। इस तरह के कनेक्टर की संरचना सरल है, संचालित करना आसान है, और निर्माण करना आसान है।फाइबर अंत चेहरे ठीक धूल के लिए अपेक्षाकृत संवेदनशील है, और फ्रेसनेल प्रतिबिंब होने की संभावना है। इसलिए वापसी हानि प्रदर्शन में सुधार करना मुश्किल है। बाद में,इस प्रकार के कनेक्टर को एक गोलाकार बट-एंड चेहरे के साथ एक पिन (पीसी) का उपयोग करने के लिए संशोधित किया गया था, और बाहरी संरचना नहीं बदली, जिसके परिणामस्वरूप सम्मिलन हानि और वापसी हानि प्रदर्शन में महत्वपूर्ण वृद्धि हुई।
(2) एससी फाइबर कनेक्टर
यह एनटीटी जापान द्वारा विकसित एक फाइबर ऑप्टिक कनेक्टर है। आवास आयताकार है, और उपयोग की जाने वाली पिन और युग्मन आस्तीन एफसी प्रकार के समान आकार के हैं।पिन के अंत चेहरे ज्यादातर पीसी या एपीसी प्रकार पीसने हैइस प्रकार के कनेक्टर्स सस्ते होते हैं, उन्हें सम्मिलित करने और निकालने में आसानी होती है, सम्मिलन हानि में छोटे उतार-चढ़ाव होते हैं।उच्च संपीड़न शक्ति, और उच्च स्थापना घनत्व।
एसटी और एससी इंटरफेस फाइबर ऑप्टिक कनेक्टर के दो प्रकार हैं। 10Base-F कनेक्शन के लिए, कनेक्टर आमतौर पर एसटी प्रकार के होते हैं। 100Base-FX के लिए, कनेक्टर ज्यादातर एससी प्रकार के होते हैं।एसटी कनेक्टर का कोर उजागर है, और एससी कनेक्टर कोर कनेक्टर के अंदर है।
(3) बाइकॉनिक कनेक्टर
इन प्रकार के फाइबर ऑप्टिक कनेक्टरों में से सबसे अधिक प्रतिनिधि बेल लैब्स, संयुक्त राज्य अमेरिका द्वारा विकसित किया गया है।यह एक truncated शंकु के आकार के सिलेंडर प्लग और एक आंतरिक डबल-coned प्लास्टिक आस्तीन के साथ दो सटीक-मोल्ड सिरों से बना हैकारतूस के युग्मन घटकों का निर्माण किया गया है।
(4) DIN47256 फाइबर ऑप्टिक कनेक्टर
यह जर्मनी द्वारा विकसित एक कनेक्टर है। इस प्रकार के कनेक्टर में उपयोग किए जाने वाले पिन और युग्मन आस्तीन में एफसी प्रकार के समान संरचनात्मक आयाम होते हैं। अंतिम चेहरे के उपचार में पीसी ग्राइंडिंग का उपयोग किया जाता है।एफसी प्रकार के कनेक्टर की तुलना में, इसकी संरचना अधिक जटिल है, और आंतरिक धातु संरचना में दबाव को नियंत्रित करने के लिए एक स्प्रिंग है, ताकि अत्यधिक प्लग दबाव के कारण अंत सतह को नुकसान से बचा जा सके।इसके अतिरिक्त, इस कनेक्टर की यांत्रिक परिशुद्धता उच्च है, और इसलिए सम्मिलन हानि मूल्य छोटा है।
(5) एमटी-आरजे कनेक्टर
एमटी-आरजे की शुरुआत एनटीटी द्वारा विकसित एमटी कनेक्टर से हुई, जिसमें आरजे-45 प्रकार के लैन इलेक्ट्रिकल कनेक्टर के समान लॉक तंत्र था।यह ऑप्टिकल ट्रांससीवर के साथ आसान संचार के लिए छोटे आस्तीन के दोनों तरफ स्थापित गाइड पिन के माध्यम से ऑप्टिकल फाइबर के साथ संरेखित हैमशीन से जुड़ा हुआ, कनेक्टर अंत चेहरा फाइबर एक जुड़वां-कोर (अंतराल 0.75 मिमी) व्यवस्था में व्यवस्थित है और डेटा संचरण के लिए अगली पीढ़ी के उच्च घनत्व फाइबर कनेक्टर है।
(6) एलसी कनेक्टर
एलसी कनेक्टर को प्रसिद्ध बेल संस्थान द्वारा विकसित किया गया था और इसे उपयोग में आसान मॉड्यूलर जैक (आरजे) लॉक तंत्र का उपयोग करके बनाया गया है।उपयोग किए जाने वाले पिन और आस्तीन का आकार सामान्य एससी के लिए उपयोग किए जाने वाले आकार का आधा है, एफसी, आदि, जो 1.25 मिमी है। यह फाइबर वितरण फ्रेम में फाइबर कनेक्टर्स के घनत्व को बढ़ा सकता है। वर्तमान में, एकल-मोड एसएफएफ के पहलू में,LC प्रकार के कनेक्टर ने वास्तव में प्रमुख स्थान पर कब्जा कर लिया है, और मल्टीमोड के पहलू में आवेदन भी तेजी से बढ़ गया है।
(7) एमयू प्रकार का कनेक्टर
लघु इकाई युग्मन (एमयू) कनेक्टर दुनिया का सबसे छोटा एकल-फाइबर कनेक्टर है जिसे एनटीटी द्वारा सबसे व्यापक रूप से उपयोग किए जाने वाले एससी प्रकार के कनेक्टर के आधार पर विकसित किया गया है। कनेक्टर में 1.25 मिमी व्यास की आस्तीन और स्व-रक्षण तंत्रएमयू के 1.25 मिमी व्यास के बुशिंग के साथ, एनटीटी ने एमयू कनेक्टर श्रृंखला विकसित की है।उनके पास ऑप्टिकल केबल कनेक्शन के लिए सॉकेट प्रकार के कनेक्टर (MU-A श्रृंखला) हैं; एलडी/पीडी मॉड्यूल और प्लग कनेक्ट करने के लिए स्व-रक्षण तंत्र और सरलीकृत सॉकेट (एमयू-एसआर श्रृंखला) के साथ बैकप्लेन कनेक्टर (एमयू-बी श्रृंखला) प्रतीक्षा करें।बड़े बैंडविड्थ और ऑप्टिकल फाइबर नेटवर्क की अधिक क्षमता के तेजी से विकास और DWDM प्रौद्योगिकी के व्यापक अनुप्रयोग के साथ, एमयू प्रकार के कनेक्टरों की मांग भी तेजी से बढ़ेगी।
