लचीला आकार नेटवर्क वायरिंग उपकरण बहुआयामी ODM और OEM YH8014 स्वीकार करें

मल्टी फंक्शनल लचीला आकार चीन नेटवर्क वायरिंग उपकरण कारखाने से स्वीकार ODM और OEM YH8014

केबल समापन
तांबे के केबल के लिए, टर्मिनल प्रसंस्करण को आरजे45 क्रिस्टल हेड और आरजे45 मॉड्यूल को माउंट करने के दो रूपों में विभाजित किया जा सकता है।समाप्तियों 568A या 568B के अनुसार सही ढंग से मशीनीकृत किया जाना है (इस समस्या केबल सत्यापन में वर्णित किया जाएगा)वर्तमान में, विभिन्न केबल निर्माताओं के आरजे45 मॉड्यूल को बिना उपकरण के स्थापित किया जा सकता है, और कुछ को तार ड्राइंग के लिए विशेष उपकरणों की आवश्यकता होती है।वे बहुउद्देश्यीय होने चाहिए और विभिन्न निर्माताओं के मॉड्यूल समापन की आवश्यकताओं को पूरा करने के लिए इस्तेमाल किया जा सकता है.

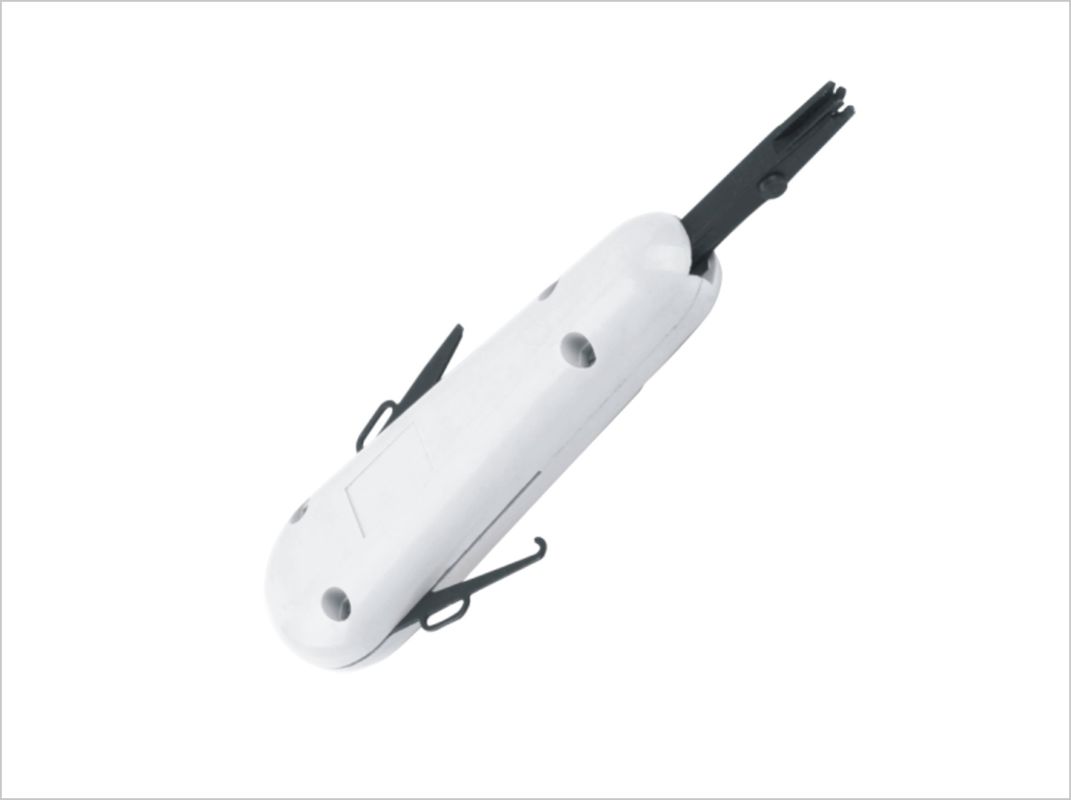

BI-3548500 बहुउद्देश्यीय थ्रेडिंग चाकू
(1) मॉड्यूल का समापन
डिजाइन आवश्यकताओं के अनुसार, वायरिंग मोड T568A या T568B निर्धारित करें, पूरी प्रणाली केवल एक वायरिंग चुन सकती है।
केबल की बाहरी जैकेट मॉड्यूल के अंत के खिलाफ तंग होना चाहिएः

मध्य से घुमाए हुए जोड़े को संबंधित माउंटिंग स्लॉट में घुमाएं (मुंह से रेखाओं को अलग न करें):

चाकू के किनारे की दिशा पर ध्यान देने के लिए एक विशेष तार-थ्रेडिंग उपकरण का प्रयोग करें।

वायर कटर के लिए "उच्च"/"निम्न" दबाव सेटिंग है। निम्न सेटिंग मॉड्यूल में कनेक्टिंग पिन को मोड़ने से बचाता है, लेकिन यह धागे को बहुत ढीला कर सकता है।
अंत में, अच्छी तरह से वायर्ड मॉड्यूल को वितरण फ्रेम या दीवार आउटलेट पर माउंट करें।

(2) आरजे45 क्रिस्टल सिर का समापन
आरजे45 कनेक्टर्स (आमतौर पर क्रिस्टल प्लग के रूप में जाना जाता है) के लिए, उपयुक्त क्रिमपिंग टूल का चयन करने के लिए सावधानी बरतनी चाहिए।

विभिन्न निर्माताओं के आरजे45 प्लग में अलग-अलग फिक्स्ड प्रेशर संपर्क बिंदु होते हैं।

BI-3050600 क्लैंप हैंडल और मरने, मरने के प्रतिस्थापन के माध्यम से, जोड़ों की एक किस्म को प्राप्त करने के लिए।

BI-3329600 क्रिमिंग टेंजर
बहु-कार्यात्मकः कतरनी, छीलने, एक में दबाव, स्टील बॉडी टंग्स, विनिमेय क्रिमप मॉड्यूल आरजे45/आरजे11 क्रिस्टल हेड क्रिम कर सकता है।

चरण (उदाहरण के लिए T568B):
रेखाओं को T568B वायरिंग द्वारा संरेखित और ट्रिम किया जाता है

जोड़ा तार क्रिस्टल सिर में डालें। तार सिर के शीर्ष के अनुरूप है। बाहरी आवरण क्रिस्टल सिर में प्रवेश करना चाहिए।

क्रिस्टल सिर को क्रिमिंग क्लिंजर में रखें

फिर जंपर शीट को क्रिस्टल सिर में डालें
